生さまざまな用途に対応！

簡単操作の卓上プレスタイプです。

    圧力トリガー搭載

    ホーンの高さを変更しても発振タイミングが変わりません。（調整不要）

    2段階切替方式による見やすいパワー表示

    発振時のソフトスタート可変

    ワークへのストレスを軽減し溶着条件を広げます。

    振幅調整を30〜100%まで無段階に設定可能

    周波数モニタ、振幅調整機構、超音波外部出力などを標準装備

自動機向けユニット　W3040


    振動子はケーシングされています。

    ホーン球面座式水平調整機能を付加する事ができます。

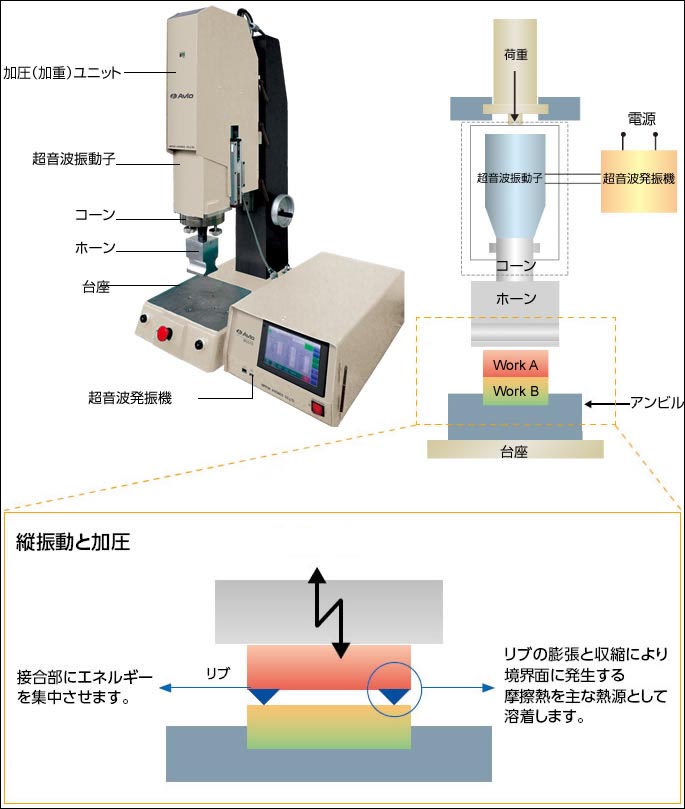

「超音波機器の基本構成と役割

接合物に超音波振動と荷重を与えることにより境界面に発生する熱を利用して溶着します。

● 超音波発振機：商用電源の周波数50/60Ｈｚを、超音波領域以上の高い電気的周波数に変換します。

● 振動子＋コーン：電気的周波数を機械的振動周波数と振幅に変換します。

● ホーン：振動子の振動に共振し、接合物に振動と荷重を与えます。

● アンビル（受け治具）：接合物を位置決め、固定して振動エネルギーが逃げないようにします。

● リブ：接合部にエネルギーを集中させます。

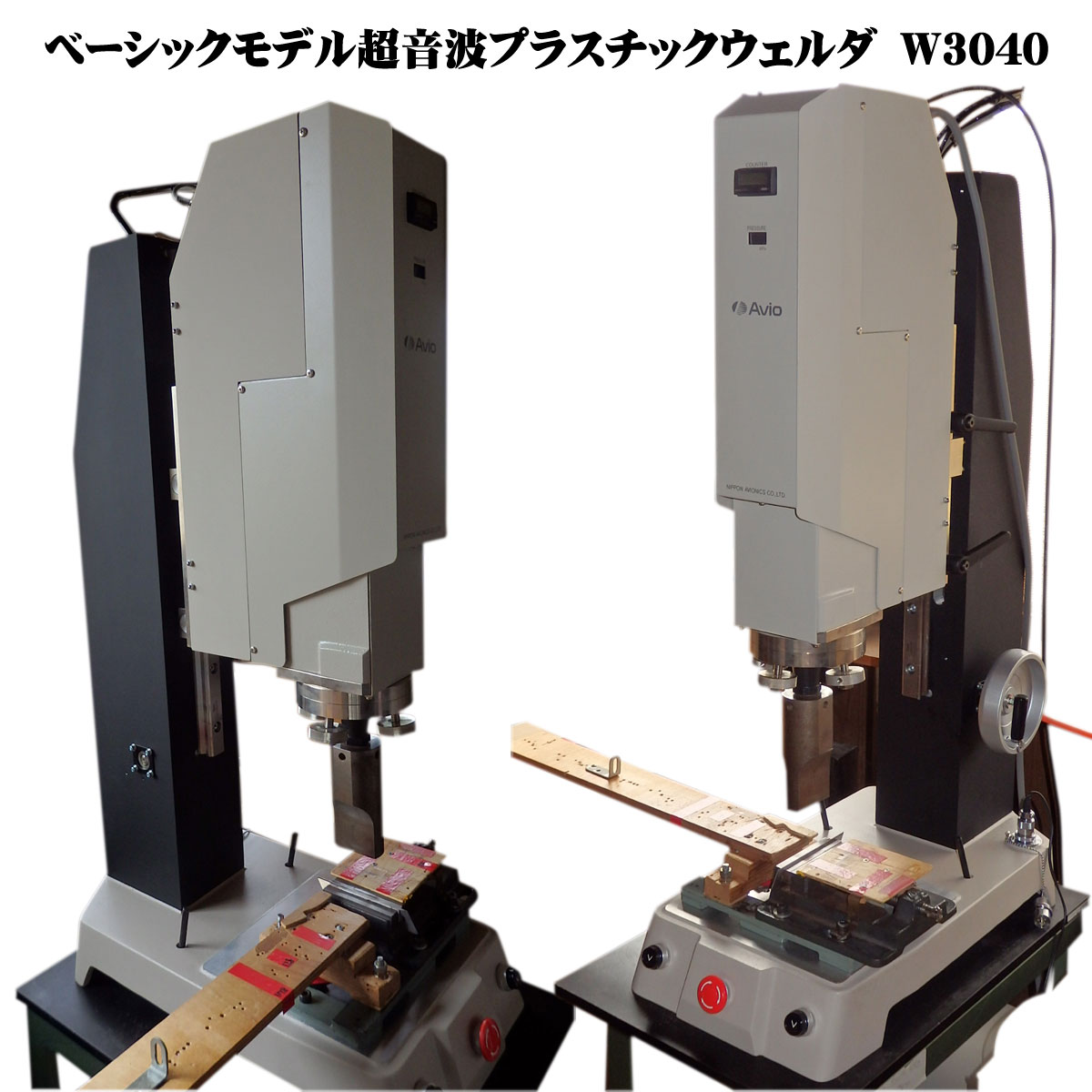

ベーシックモデルプラスチックウェルダ W3000 シリーズ

さまざまな用途に対応！

簡単操作の卓上プレスタイプです。

● 圧力トリガー搭載

ホーンの高さを変更しても発振タイミングが変わりません。(調整不要)

● 2段階切替方式による見やすいパワー表示

● 発振時のソフトスタート可変

ワークへのストレスを軽減し溶着条件を広げます。

● 振幅調整を30〜100%まで無段階に設定可能

● 周波数モニタ、振幅調整機構、超音波外部出力などを標準装備

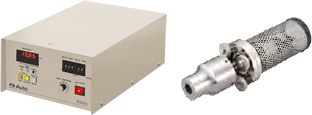

自動機向けユニット W3040

● 振動子はケーシングされています。

● ホーン球面座式水平調整機能を付加する事ができます。
